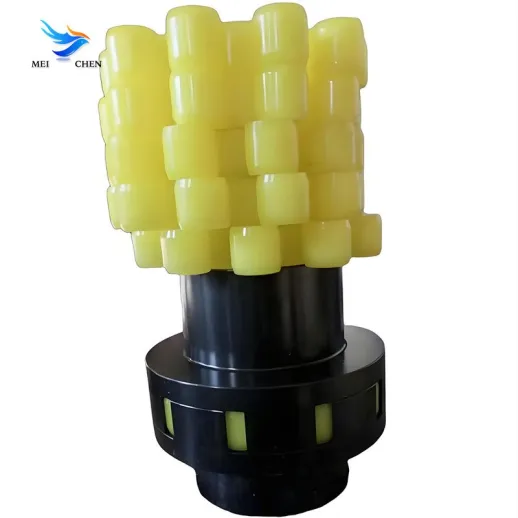

Ml slyvų žiedas elastinė jungtis

„ML Plum Blossom“ elastinė jungtis yra prietaisas, naudojamas dviejų koaksialinių linijų transmisijos veleno sistemai sujungti. Tai tinka darbinėms progoms, dažnai pradedant, į priekį ir atvirkštinę sukimąsi, vidutinį ir greitą, vidutinį sukimo momentą ir didelį patikimumą.

Užklauskite dabar Kitas produktas

Produkto aprašymas

Pagrindinės savybės:

1. Stabilus ir patikimas veikimas: jis turi gerą vibracijos mažinimą, buferinį ir elektros izoliacijos našumą.

3. Stiprus kompensavimo gebėjimas: jis turi didelę ašinę, radialinę ir kampinę kompensaciją.

4. Atsparumas nusidėvėjimui ir alyvai: didelio stiprumo poliuretano elastiniai elementai yra atsparūs dilimui ir alyvai atsparūs, turintys didelę apkrovą ir ilgą tarnavimo laiką.

5. Lengva techninė priežiūra: Movai nereikalauja tepimo, turi mažiau priežiūros darbo krūvio ir ilgą laiką gali vykdyti nuolat.

Naudokite:

Daugiausia naudojama darbinėmis progomis, dažnai pradedant, į priekį ir atvirkštinę sukimąsi, vidutinį ir greitą, vidutinį sukimo momentą ir didelį patikimumą

Taikomi scenarijai:

„ML Plum Blossom“ elastinė jungtis yra tinkama darbinėms progoms, dažnai pradedant, į priekį ir atvirkštinę sukimąsi, vidutinį ir greitą, vidutinį sukimo momentą ir didelį patikimumą. ‌

Produkto pranašumai:

1. ELASTINIS JUNGTIS: „ML Plum Blossom“ elastinė jungtis naudoja elastines medžiagas (paprastai guma ar poliuretaną) kaip jungiamuosius elementus, kurie gali sumažinti ir sugerti vibraciją, šoką ir sukimo momento svyravimus tarp velenų, taip apsaugant sujungtą įrangą.

2. Didelio sukimo momento transmisija: Šio tipo jungtys gali perduoti nemažą sukimo momentą ir yra tinkamas pritaikymui, kuriam reikalinga didelis sukimo momento perdavimas.

3. Vibracijos mažinimas ir buferis: „ML Plum Blossom“ elastinė jungtis turi gerą vibracijos mažinimą ir buferinį efektyvumą, kuris gali sumažinti mechaninę vibraciją ir šoką bei pagerinti įrangos stabilumą ir aptarnavimą.

4. Paprasta struktūra: ji turi paprastą struktūrą, mažą radialinį dydį, lengvą svorį ir mažą inercijos momentą, kuris tinka vidutinėms ir didelėms greičiams.

5. Kompensacijos gebėjimas: Jis turi dideles ašines, radialines ir kampines kompensavimo galimybes ir gali kompensuoti santykinį dviejų velenų poslinkį.

6. Atsparumas nusidėvėjimui ir alyvai: Didelio stiprumo poliuretano elastiniai elementai yra atsparūs dilimams ir atspariems aliejams, turi didelę apkrovą turinčią talpą, ilgą tarnavimo laiką ir yra saugūs bei patikimi.

7. Nereikia tepimo: Sukabijai nereikia tepimo, turi mažą darbo krūvį ir ilgą laiką gali nuolat veikti.

8. Platus programų asortimentas: tinka transmisijos sistemoms, kuriose dažnai startuoja, į priekį ir atvirkštinius pokyčius, vidutinį ir didelį greitį bei vidutinį sukimo momentą. Plačiai naudojamas metalurgijos, kasybos, naftos, chemijos pramonės, kėlimo, transportavimo, šviesos pramonės, tekstilės, vandens siurblių, ventiliatorių ir kitų sričių.

Taikymo sritys:

Plačiai naudojamas metalurgijoje, kasyba, nafta, chemijos pramonė, kėlimas, transportas, šviesos pramonė, tekstilė, vandens siurbliai, ventiliatoriai ir kita įranga.

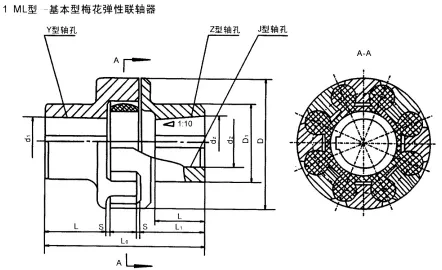

Išsamios specifikacijos:

Ml slyvų žiedas elastinė jungtis

型号	公称	许用	轴孔直径	轴孔长度 l Velenas ilgis							弹性件	转动惯量
Modelis	转矩 Nominalus sukimo momentas	转速	velenas skersmuo				Lo Maks	D	D1	S	型号	Akimirka iš	重量
	Tn	Leidžiama	DID²DZ								Elastinga Elemen tmodelis	inercija (kg · M² )	Pasvertit
	(N · M)	greitis											(kg)
		(n)		Y	J	Z
		(r/min)		L	L	L1
			12,14	32	27	32	80
Ml1	25	15300	16,18,19	42	30	42	100	50	40	2	MT1	0.014	0.66
			20,22,24	52	38	52	120
			20,22,24	52	38	52	127
Ml2	100	10900	25,28	62	44	62	147	70	50	2.5	MT2	0.075	1.55
			30,32	82	60	82	187
			22,24	52	38	52	128
Ml3	140	9000	25,28	62	44	62	148	85	60	3	MT3	0.178	2.5
			30,32,35,38	82	60	82	188
			25,28	62	44	62	151
Ml4	250	7300	30,32,35,38	82	60	82	191	105	65	3.5	MT4	0.412	4.3
			40,42	112	84	112	251
			30,32,35,38	82	60	82	197
Ml5	400	6100	40,42,45,48	112	84	112	257	125	75	4	MT5	0.73	6.2
			35*, 38	82	60	82	203
Ml6	630	5300	42*, 45,48 48,50,55	112	84	112	263	145	85	4.5	Mt6	1.85	8.6
				112	84	112	263
			45, 48, 50,55 60,63,65	112	84	112	265
Ml7	1120	4500	45, 48, 50,55 60,63,65	142	107	142	325	170	100	5.5	MT7	3.88	14
			50, 55 60,63,65 70,71,75	112	84	112	272
Ml8	1800	3800		142	107	142	332	200	120	6.5	MT8	9.22	25.7
				142	107	142	332
			60, 63, 65* 70,71,75	142	107	142	334
Ml9	2800	3300	80,85,90,95	142	107	142	334	230	150	7.5	Mt9	18.95	41
				172	132	172	394
			70, 71, 75* 80,85,90,95 100,110	142	107	142	344
ML10	4500	2900		172	132	172	404	260	180	7.5	MT10	39.68	59
				212	167	212	484
			80, 85, 90, 95 100,110,120	172	132	172	411
ML11	6300	2500	80, 85, 90, 95 100,110,120	212	167	212	491	300	200	8.5	MT11	73.43	87
			90, 95	172	132	172	417
ML12	11200	2100	100, 110, 120, 125 130	212	167	212	497	360	225	9	MT12	178.45	140
				252	202	252	577
			100, 110, 120, 125 130, 140	212	167	212	497
ML13	12500	1900	100, 110, 120, 125 130, 140	252	202	252	577	400	250	9	MT13	208.75	160
